粮食温度监测报警系统方案

1. 概述

粮食温度监测报警系统用于实时监测粮仓内粮食的温度变化，预防因温度过高导致的粮食霉变、虫害等问题，确保粮食储存安全。该系统通过分布式温度传感器网络和无线通信技术，实现对粮仓温度的全面监控和异常报警。

传统的粮仓监测系统布线困难，信息化手段不足，一旦某个节点出现问题就会影响到整个系统，人工管理模式效率低误差也大，日常的维护和管理存在较大的安全隐患，因此，采用物联网无线通信技术来建立粮仓温湿度在线监测系统有着良好的实用价值。



---

一、 系统核心组成部分

1、感知层

传感器网络： 这是系统的“神经末梢”，分布在粮堆内部和仓内空间。

数字测温电缆： 核心部件，内置多个温度传感器，垂直插入粮堆，形成立体测温网络。

湿度传感器： 监测粮堆内部和仓内环境湿度。

二氧化碳传感器： 监测粮堆内CO₂浓度，是判断粮食是否有生命活动（呼吸、霉变、虫害）的重要指标。

磷化氢传感器： 在实施熏蒸杀虫时，监测毒气浓度，确保杀虫效果和作业安全。

虫害监测传感器： 通过声学、红外或图像识别等技术，探测和计数粮堆中的害虫活动。

2、传输层

数据采集器： 安装在每个粮仓内，负责收集所有传感器的数据。

通信网络： 将采集到的数据上传至监控中心。可采用有线（RS485、以太网）或无线（LoRa、ZigBee、4G/5G、NB-IoT）方式，适应不同仓型的部署需求。



3、平台层（软件与云平台）

粮情监测软件： 系统的“大脑”，负责数据的存储、处理、分析和可视化。

云平台： 实现多粮库、多仓房的统一集中管理，支持远程Web访问和手机APP移动监控。

4、应用层

用户界面： 为仓储管理人员提供直观的操作界面，包括：

数据看板： 实时显示各仓房的综合状态。

多维数据图表： 以曲线图、等温线图、3D云图等形式展示温度、湿度等参数的历史变化和空间分布。

报警中心： 当任何参数超过预设阈值时，系统通过声光、短信、APP推送等方式自动报警。

1. 传感器节点设计：

2. 粮温检测

   • 1)、粮温检测分单仓、多仓、全库三种测温方式
     a .单仓测温：可选择仓号，检测查看任意一个粮仓的粮温情况；也可用鼠标直接点击库区平面图上该仓直接进入测温程序，使操作更为方便直观。
     b .多仓测温：当需要查看某一部分粮仓（如一个由多仓组成的库区）的粮温时可选择这种方式。
     c. 全库测温：采用这种方式可浏览整个粮库所有粮仓的粮温情况。

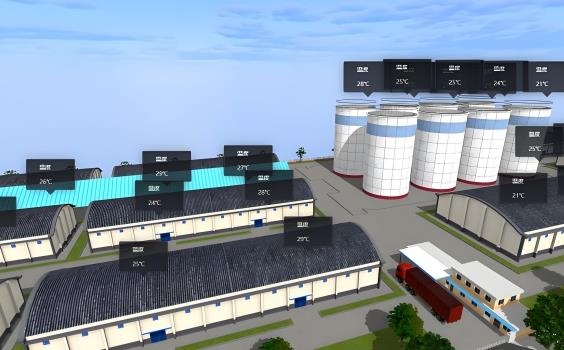

     2)、粮库示意图：绘出的整个粮库的平面图，在粮库示意图的仓库图标上点击鼠标左键进入该库的粮情管理系统快捷菜单，在这里可以进行测温、查看该仓立体方位图、测温电缆分布图、仓库信息、温度报表打印和粮情即时分析。粮情即时分析是对该库粮食温度进行水平方向、垂直方向用三维立体方式进行综合分析，从而使粮食管理人员更直观的了解仓库内粮食温度变化情况。
     测温时操作界面可显示各点粮食温度情况，并可显示出高温点、故障点，并用不同颜色的图例显示在测温电缆分布图上，从而非常直观地找到异常粮温点。







     温度传感器通过I2C或1-Wire接口与MCU通信。

   • MCU处理数据并通过无线模块发送。

   • 采用低功耗设计，支持睡眠模式以延长电池寿命。

3. 无线通信网络设计：

   • 根据粮仓大小和分布选择合适的无线技术。

   • 设计多跳网络或星型网络，确保数据可靠传输。

4. 数据接收与处理：

   • 网关接收数据并上传至服务器。

   • 服务器进行数据存储、分析和可视化。

5. 报警模块设计：

   • 当温度超过设定阈值时，触发声光报警。

   • 通过短信、邮件或APP推送通知管理人员。

---

5. 软件设计

1. 传感器节点软件：

   • 温度数据采集与处理。

   • 无线数据传输协议实现。

2. 网关软件：

   • 数据接收与转发。

   • 协议转换（如MQTT、HTTP）。

3. 监控平台软件：

   • 实时数据显示与历史数据查询。

   • 报警功能与报表生成。

4. 报警模块软件：

   • 温度阈值设置与报警触发逻辑。

---

6. 系统优势

1. 实时监测：及时发现粮仓温度异常。

2. 无线传输：减少布线，安装灵活。

3. 高可靠性：适应粮仓内的复杂环境。

4. 低功耗设计：延长传感器节点寿命。

5. 可扩展性：支持多节点、多粮仓监测。

---

7. 应用场景

1. 粮库：监测大型粮仓的温度。

2. 粮仓：监测中小型粮仓的温度。

3. 粮食加工厂：监测粮食储存和加工过程中的温度。

---

8. 挑战与解决方案

1. 复杂环境：

   • 选择耐潮湿、耐粉尘的传感器和外壳。

2. 供电问题：

   • 使用太阳能供电或长寿命锂电池。

3. 数据传输稳定性：

   • 优化网络拓扑和通信协议。

4. 报警及时性：

   • 采用多通道报警（声光、短信、邮件）。

---

9. 示例方案

1. 传感器节点：

   • 温度传感器：DS18B20。

   • MCU：STM32。

   • 无线模块：LoRa（SX1276）。

   • 电源：锂电池+太阳能板。

2. 通信网络：

   • 采用LoRaWAN协议，支持远距离传输。

3. 监控平台：

   • 基于云平台的Web监控系统，支持手机APP查看。

4. 报警模块：

   • 声光报警器：用于现场报警。

   • 短信通知：通过GSM模块发送报警信息。

---

结论

粮食温度监测报警系统通过分布式温度传感器网络和无线通信技术，实现对粮仓温度的全面监控和异常报警。该系统具有实时监测、无线传输、低功耗等优点，可有效保障粮食储存安全。通过合理设计硬件和软件，可满足不同规模粮仓的监测需求。
