基于PLC的恒压供水远程监控系统

城市楼层的日益增高,高层建筑的供水问题日益突出,一方面要求供水设备商提高供水质量,不要因为压力的波动造成供水的障碍;另一方面要求保障供水的可靠性、安全性及智能化综合管理。针对这两方面的要求,新的供水方式和控制系统应运而生,这就是恒压供水设备的PLC远程监控系统。

恒压供水设备的PLC远程监控系统,以PLC为控制核心,以组态供水设备远程监控系统为管理工具,实现管理者对该区域所有恒压供水系统的远程综合管理。该系统可兼容西门子、三菱、施耐德、和利时等各种品牌PLC,不仅可实现供水设备的远程监控、数据远程采集还可实现设备的远程故障预警诊断。该系统广泛适用于水源井、水厂、泵站、管网、蓄水池、用水大户等场合的供水设备远程监控与管理。
本方案以西门子S7-200为例,详细介绍该系统的基本组成及基本功能。

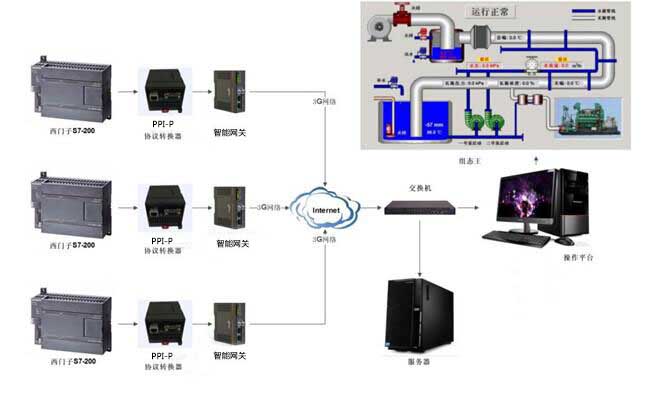

一、系统架构:
恒水供压设备

在本系统中,智能网关作为操作平台配合组态设备远程管理平台作为本套系统的“实时端”,远程安全密钥与VPN服务器连接,VPN服务器与智能网关连接形成系统数据通讯的“专用安全通道”。

其中,智能网关通过PPI-P协议转换器与S7-200PLC连接,实现远程通讯网关对S7-200数据的采集以及对PLC运行状态的在线监测,再采用3G、wifi、GPRS等通讯技术,通过“专用安全通道”将采集到的数据传输至“实时端”。从而实现“实时端”对“应用端”实时数据采集及实时开关等操作。
二、系统功能:
1、远程实现流量、压力、水位、泵状态、电参数采集及远程启泵停泵动作。
2、系统控制台;可以对系统的实时状态及设备工作情况进行查看,同时系统为自动产生相应的图表展示各项指标的实时信息
3、设备信息查看;可以查看到设备的注册信息,所处的地理位置,及其它相关的信息
4、实时状态;这里可以对每台设备的实时状态,故障情况,健康状况进行实时的监控和管理
5、设备及用户授权;为提高系统安全性,用户需要访问设备必须先进行授权操作,设备只有对用户进行授权之后,才能正常访问。
6、设备注册;当新增设备时,需要进入系统进行设备的注册后,才能正常接入,否则设备无法与服务器进行连接
7、证书管理;用于管理建立连接用的加密证书,可以实现证书的生成,安全下载及其它相关管理功能
8、计划任务;可以为系统设备计划任务,比如定时对设备进行检测维护和数据的采集等
9、历史数据;实现对历史数据的查询,报表的生成等
10、远程控制;实时监控现场设备状态及工作情况,可以对设备进行实时的控制
