热电偶温度补偿方法

内蒙古德明电子科技有限公司产品解决方案 联系电话:15384841043张工

  1. 冰浴法:冰浴法常用在实验室,即把参比端温度恒定在0℃,但做起来成本高、难度大。

    热电偶冷端温度补偿方法

  2. 2

    冷端温度校正:冷端温度校正法常用在要求不高的场合,即当冷端温度无法恒定为0℃,就需要对仪表的指示值进行修正。做起来容易但误差较大。

    热电偶冷端温度补偿方法

  3. 3

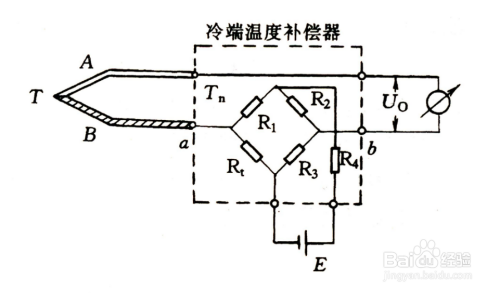

    补偿电桥:补偿电桥法较少单独使用,是利用不平衡电桥产生的电势来补偿热电偶冷端温度变化所引起的热电势变化值,补偿电桥有单独产品。

    热电偶冷端温度补偿方法

  4. 4

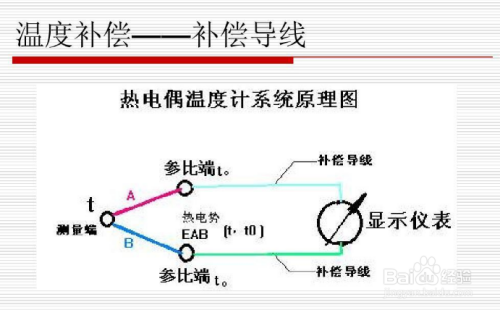

    补偿导线:补偿导线法这是最常用的方法,即把热电偶延长。把冷端引至温度较稳定的地方(通常为控制室),由人工来调整冷端温度,即把仪表零点调至室温,或由仪表内电路进行自动补偿。补偿导线并不能自动补偿热电偶冷端温度的变化,仅只是将热电偶冷端引至温度较稳定的的方而已,补偿还要人工和仪表来进行。

    热电偶冷端温度补偿方法

  5. 5

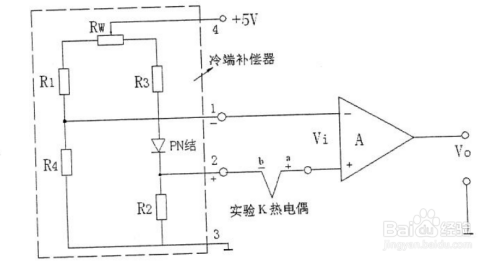

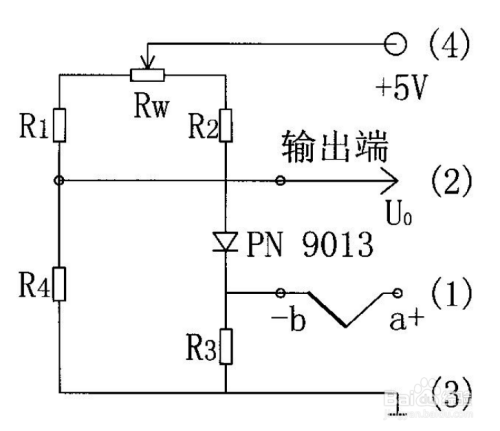

    显示仪表内部自动补偿:不管是早期的电子电位差计,还是现在的显示仪表、微型彩色无纸记录仪、相关的DCS板卡等,都无一例外采取自动补偿的方法,有采用铜电阻补偿的,有采用补偿电桥的,有采用三极管PN结随着温度的变化其结电压也发生变化来补偿的。

    热电偶冷端温度补偿方法
