LORA无线分体无纸记录仪实现集中管理

项目概述:

现场有20台左右的无纸记录仪,分散在四个不同的区域,每个区域5台无纸记录仪,区域之间距离大概几百米。为了减轻监测人员的工作量,需要实现无纸记录仪的数据超过或者低于阈值时,给值守人员主动发送短信。工业数据短信报警设备,也是需要通过插手机卡,来实现短信的推送。现在发送短信的手机卡都需要实名制,客户不想办理太多的手机卡,要实现用一个短信主机集中发送报警信息。且现场拉线通讯不方便,需要使用无线,将无纸记录仪数据集中送到到短信报警主机。

技术方案

方案采用公司的4G+LORA双无线模式。分站通过LORA无线,将区域的无纸记录仪数据发送到中心站,中心站的公司模块支持LORA和4G两种模式,通过LORA无线汇总所有分站的数据后,通过模块自带的短信报警功能,实时检测所有数据,一旦数据超过或者低于阈值,就用4G手机卡,发送短信或者拨打电话给值班人员,通知值班人员检查现场有问题

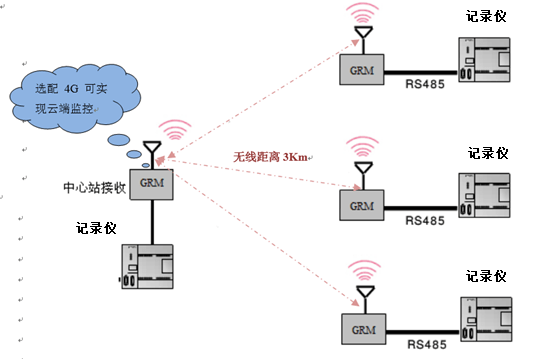

方案原理简介

  1. 中心主机用4G和LORA双频的无纸记录仪模块,该模块具备RS485,自身能通过modbus RTU协议采集一个区域的多台记录仪的数据。同时具备4G+LORA双无线频段。

2、其他三个区域采用CS,通过RS485 modbus RTU采集记录仪的数据,通过LORA无线将数据发送到接收网关。

应用场合

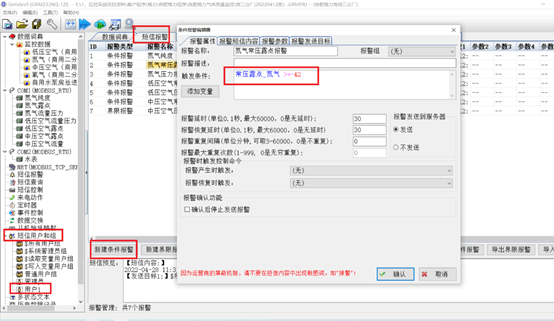

3、TD5X自带短信报警功能,能设置各种报警触发条件,当满足条件时候,就触发短信报警,送给指定的多个手机号码。短信报警已经模块化,无需写脚本。
