热电阻基本知识—热电阻测温系统及故障处理
二、热电阻测温系统的组成
热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。必须注意以下两点：
1、热电阻和显示仪表的分度号必须一致
2、为了消除连接导线电阻变化的影响，必须采用三线制接法。

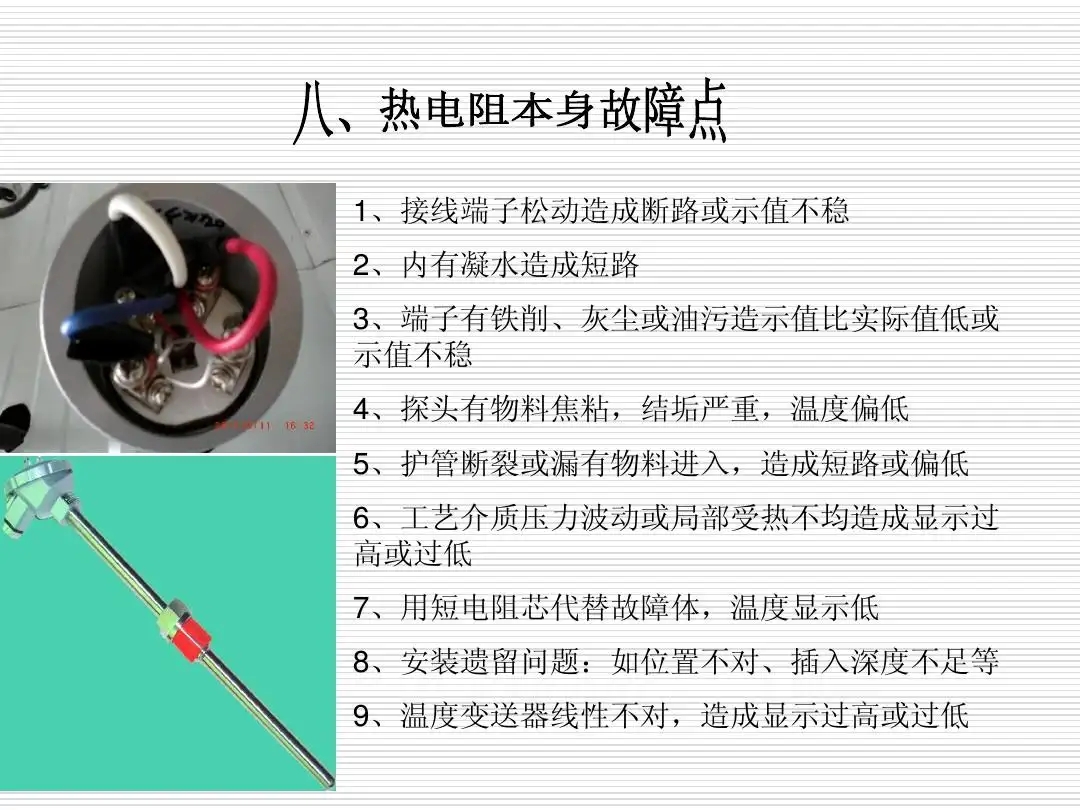

三、热电阻故障原因及处理方法
热电阻的常见故障是热电阻的短路和断路。一般断路更常见，这是因为热电阻丝较细所致。断路和短路是很容易判断的，可用万用表的"×1Ω"档，如测得的阻值小于R0，则可能有短路的地方；若万用表指示为无穷大，则可断定电阻体已断路。
电阻体短路一般较易处理，只要不影响电阻丝的长短和粗细，找到短路处进行吹干，加强绝缘即可。
电阻体的断路修理必然要改变电阻丝的长短而影响电阻值，为此更换新的电阻体为好，若采用焊接修理，焊后要校验合格后才能使用。热电阻测温系统在运行中常见故障及处理方法见表3-1。
表3-1热电阻测温系统常见故障及处理方法
|
故障现象
|
可能原因
|
处理方法
|
| 显示仪表指示值比实际值低或示值不稳 |
保护管内有金属屑、灰尘、接线柱间脏污及热电阻短路（水滴等） |
除去金属，清扫灰尘、水滴等，找到短路点，加强绝缘等 |
| 显示仪表批示无穷大 |
热电阻或引出线断路及接线端子松开等 |
更换电阻体，或焊接及拧紧线螺丝等 |
| 阻值与温度关系有变化 |
热电阻丝材料受腐蚀变质 |
更换电阻体（热电阻） |
| 显示仪表指示负值 |
显示仪表与热电阻接线有错，或热电阻有短路现象 |
改正接线，或找出短路处，加强绝缘 |
